天沟雨水管一般指水落管

发布时间:2020-08-19 15:26:16 人气: 来源:未知

   水落管屋面是有组织排水屋面,是指屋面涌水首先收集到檐沟,然后经水落管排到地面。水落管是一般民用建筑屋面排除雨雪水常用的方式。它由格栅排水口、雨水斗和水落管等部分组成,排水引至地面或接入雨水管。

安装

按照常规作法,水落管大多用0.45~0.75mm厚的镀锌铁皮制作。安装时用卡子固定,下排水口距散水的高度应不大于200mm。这种作法弊病较多,使用效果也不够理想,特别是底部水落管悬空,容易损坏,用卡子连接也不牢固,不仅影响正常使用,也影响建筑物的外观。

近年来的建筑施工中,用塑钢水落管代替镀锌铁皮水落管,采用管箍热结法安装。在安装塑钢水落管时,为了保证其垂直度,首先从水落管上排水口中心至其下排水口中心,采用经纬仪找出中心线作为标记,然后,根据水落管直径大小,再用仪器找出比管外直径每边各大出2mm的垂直线,从上排水口向下排水口,每3m做一标记,用电钻钻直径6mm的孔,深100mm,采用防腐的、直径6mm的骑马钉安固水落管管身,如果骑马钉钉不牢时,可在孔中加小木楔打牢。水落管可直接插人散水底部,底部夯实后垫上一块砖,水落管立到砖上,用散水混凝土将管固牢。靠散水上表面将管锯一马蹄形排水口,锯口不能大于管直径的1/2。管内的散水面应略高于散水外表面2.3mm,以使管内不存水。

渗水底部破损

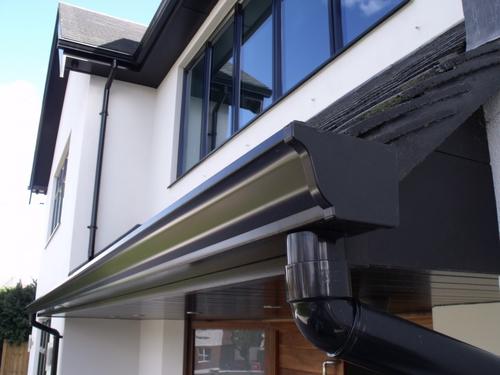

落水管
原因分析

通常水落管进场后,施工现场的技术人员只检验水落管的质量是否合格,对安装水落管重视程度不足。一般不做详细交底,而操作人员施工不规范,只根据安装牢固、搭接正确、外形端正即可的要求,忽视了管卡安装的重要性,往往在施工时直接将管卡钉入孔中。或者在孔里打入木塞后将管卡钉上,为以后的质量问题埋下了隐患。由于所处西北地区建筑外墙多采用粘土多孔砖,砌体内存在孔洞。加上局郎砌筑砂浆饱满度不够,所以经历多次雨水后,在迎风面就造成局部外墙含水最高,墙内侧出现受潮、霉变甚至渗水现象。 通过对施工过程的分析,可以确定造成渗漏的直接原因是雨水通过关卡固定点或插口处冒水,渗入墙体孔隙引起渗漏。

改善措施

一、雨水管安装方法的改进:

只要把管卡同定点、承插接口处理好。就可以解决外墙因水落管施工质量问题而出现的渗漏。

1)用电锤或冲击钻成孔后,清理孔中杂物,并用气囊或打气筒吹孔,工地上可以用废弃的塑料矿泉水瓶,简单实用。

2)在孔内注入耐候硅酸防水密封胶。深度为1/3孔深。

3)在管卡背面加自制橡胶圈或橡胶垫,生产厂家配套的管卡橡胶垫圈更好,安装管卡时要将橡胶圈或橡胶垫压紧。

4)钉入管卡,确保管卡安装牢固,将溢出墙面的多余密封胶刮去。

5)在水落管拼接对对接头缝加注密封胶处理。

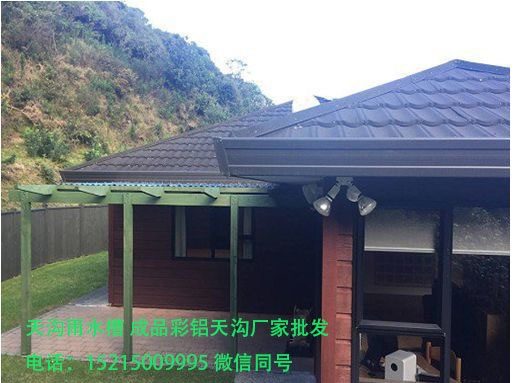

落水管
二、雨水管底部作法的改进:

1)选用比外墙雨水管直径大25~35mm,壁厚为2~3mm的焊接钢管或无缝钢管(利用工地上废料),长度以1~1.8m 为宜。该钢管内外表面均应除锈后刷防锈漆,外表面冉刷设计要求颜色的调和漆1遍。

2)加工钢管时,其底部用3~5mm厚钢板焊接封闭严密, 朝外侧底部用气割切出马蹄形出水口,高100~150 mm,宽度以钢管周长的1/3为宜。

3)安装水落管时,将制备好的钢管套存雨水管的外面, 两管之间用沥青麻丝塞满嵌实,管内底部灌注100~150mm厚微膨胀高密实性细石混凝土。其表面呈外低内高斜坡状, 以利排泄雨水。

4)该钢管与外墙采用预埋件、预埋钢筋头焊接,或用膨胀螺栓、自制扁铁钢箍固定,外墙水落管能够经受住一般的碰撞和人为的损坏。

问题原因分析
落水管
问题

1、屋面檐沟与排水口衔接处,因防水施工质量不良,或防水层老化产生裂缝,或杂物阻塞排水不畅,渗漏现象相当普遍。

2、矩形排水口采用钢板焊制,其拐脖式短管与雨水斗安装时,普遍存在中心偏差,造成排水外溅、勾水,甚至外流。有的拐脖处加工角度也欠合理(应稍>900),有倒呛水现象。

3、镀铁皮卷管的接口一般采用直插式连接,而管卡托架 的纵向承托能力不足,常因其松动、歪斜、下垂、拨出,致使接口极易脱开,污水冒出,漫流墙面。有的因天长日久滋生青苔,既影响雨水排放,又玷污建筑装饰外观。此类问题极常见,特别是水落管紧靠阳台、窗口时,常常弄湿家具而让住户叫苦不迭。

4、水落管出口一般距地面200mm,且外挑45度。但经常 看到许多水落管下端部分损坏或丢失,使得实际出口距地面过 高,形成排水急剧冲刷,长此下去对建筑物不利。

5、水落管设置不当或任意改动,危及建筑物安全。调查发现,有的水落管出口正好设在散水伸缩缝处;有的出口自然地面存在倒坡或堆放垃圾现象,造成排水不畅、积水下渗,往往出现地面下陷、地基下沉、散水拉裂、墙体裂缝等情况;有的在安装时,随意挪动、改造甚至取消某个水落管,致使屋面原设计檐沟的长短、坡度、坡向不一,各个排水立管接纳负荷不均;还有的将排水用暗管引入室外窖井,但井室小而浅,水流旋回,或下游管径偏小,形成窖井冒水。 [3]

原因

一、设计方面

专业设计界限不明,合作不够。这部分设计普遍由建筑专业来承担,给排水专业配合。但是,作为建筑专业设计依据的《民用建筑设计通则》(JGJ37—87)及其各个专门规范中,涉及这方面内容很少,大都语焉不详。就此来讲,规范并没有起到应有的指导作用。《建筑构造通用图集》虽列有镀锌铁皮管和硬塑料管安装做法,但设计者往往只是直接套用,对按环境条件不同选用的材质、确定做法和应达到的质量评定标准关注较少。屋面排水设计应以建筑专业为主,其他专业配合完成为好,加大建筑规范中此项内容的比重和深度,同时改进、补充现行的《建筑构造通用图集》,增强其针对性,以满足设计工作的需要。

二、施工安装方面

加强安装与土建的密切配合,对保证屋面防水施工质量至关重要。首先要求防水材料应出厂合格,其次要严格执行施工 操作规范,特别要重视衔接部位和薄弱环节的技术处理措施, 消除常见的工程质量通病。

三、维护管理方面

使用和经常维护同样不可忽视。单位要有专人负责,于每年雨季来临之前普查一次,发现水落管损坏、丢失等情况,应及时更换修复;清除屋面杂物,疏通管道障碍和沉积物,保证排水畅通;金属管道刷油防锈,以安全度汛。 教育群众,特别是教育小孩要爱护公物,制止人为的损坏水落管。注意不可自行变动甚至随意取消水落管。
