挑檐、天沟、栏板、女儿墙、悬挑板

发布时间:2020-08-13 10:02:03 人气: 来源:未知

    挑檐、天沟、栏板、女儿墙、悬挑板

    挑檐

    挑檐是指屋面挑出外墙的部分,一般挑出宽度不大于50公分,起着排出雨水和保护墙身的作用。

    挑檐一般采用现浇钢筋混凝土悬挑板与圈梁连成整体,挑出长度不大于800mm。挑出长度太大时可采用梁板式钢筋混凝土屋面板。

    其次挑檐起到美观的作用,部分坡屋顶、瓦屋顶不做挑檐,少许无组织排水的平屋顶也不做挑檐。

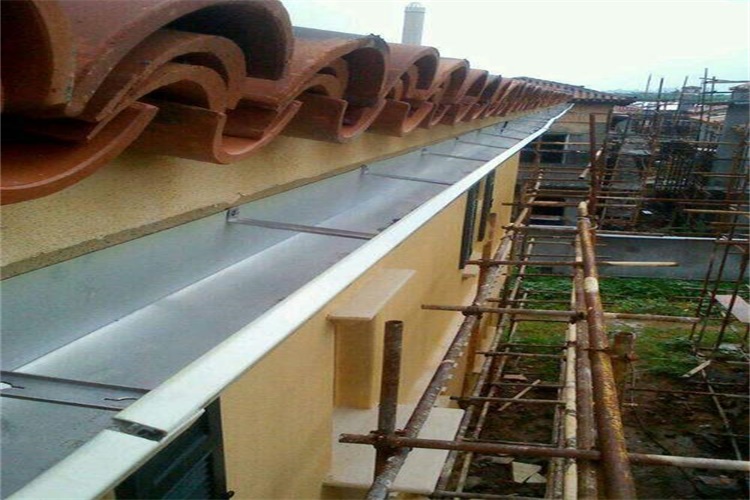

    天沟
天沟
    天沟指建筑物屋面两胯间的下凹部分。屋面排水分有组织排水和无组织排水(自由排水),有组织排水一般是把雨水集到天沟内再由雨水管排下,集聚雨水的沟就被称为天沟,天沟分内天沟和外天沟,内天沟是指在外墙以内的天沟,一般有女儿墙;外天沟是挑出外墙的天沟,一般没女儿墙。天沟多用白铁皮或石棉水泥制成。

    檐沟与天沟的区别

    一、檐沟是指对老式建筑房屋屋面檐口,檐下面横向的槽形排水沟,单独安装的一种有组织排水的装置,用于承接屋面的雨水,然后由竖管引到地面。材料可选用:竹子,铁皮,油毡,预制砼槽板,铝板等。

    二、天沟是指对现代建筑房屋屋面,一般采用现浇钢筋砼与屋面整体浇注,顺房屋外墙设置,低于屋面起坡,暴露无遮盖的槽型沟,有组织集聚雨水,由竖管引到地面。天沟分内天沟和外天沟,主要以外墙为界。

    简单说:

    单跨建筑上面有组织排水的挑檐为檐沟,多跨建筑,最边的挑檐叫檐沟

    中间跨用于排水的叫天沟。

    总之,檐沟与天沟没有很明确的界限,都是有组织排水用的,檐沟和天沟的实际作用是相同,只是位置不同,做法算法都相同的。

    悬挑板

    悬挑的板称为悬挑板悬挑板的厚度:书上规定是1/12,不过还要看梁内侧的板厚,悬挑构件容易破坏,建议还是按照1/10取,同时还要注意与之相连的楼板板厚的协调问题。悬挑板的板厚取1/10板的挑出长度,且不小于70mm,端部不小于50mm。主要特点

    板下没有直接的竖向支撑,靠板自身,或者板下面的悬挑梁来承受(传递)竖向荷载。悬挑板是上部受拉的结构。

    栏板

    栏板,是建筑物中起到围护作用的一种构件,各式栏板(4张)供人在正常使用建筑物时防止坠落的防护措施,是一种板状护栏设施,封闭连续,一般用在阳台或屋面女儿墙部位,高度一般在1米左右。栏板一般是用水泥、大理石等材料铺成,牢固性较高,方便站立。

    定额中有专门针对该构件的子目。

    在《住宅设计规范》(GB50096-2011)规定:住宅的阳台栏板或栏杆净高,六层及六层以下的不应低于1.05m;七层及七层以上的不应低于1.10m。封闭阳台栏板或栏杆也应满足阳台栏板或栏杆净高要求。七层及七层以上住宅和寒冷、严寒地区住宅宜采用实体栏板。

    女儿墙
天沟
    女儿墙,又称雉堞或雉垛,是建筑物屋顶外围的一矮墙,城墙上排列齿状的雉墙,作掩护用。因女子身形较小,故将之称做女儿墙。亦称女墙。可看作栏杆,防止意外坠落;另有一说,针对要塞而建的女儿墙具有防御的功能.

    栏板与女儿墙的区别

    女儿墙和栏板的主要区别如下:1.部位女儿墙是在屋面上,必须在屋面上时才可以称为女儿墙。栏板是在上人屋面、外廊、阳台、楼梯等临空部位。2.作用栏板起防护作用,避免人从高处跌落。女儿墙一般是在有组织排水的屋面上,阻挡雨水肆意倾泻,做泛水收头。经过处理具有一定的装饰效果,现代还在其顶部固定防雷装置。很多电影中女儿墙不过尺许,抬腿就上,可见防护不是其主要功能。3.高度女儿墙高度在规范中没有要求,一般取决于建筑外观和泛水高度。栏板因其防护功能,高度有明确规定,见《民用建筑设计通则》第6.6.3条。只是可以根据需要选择做栏杆还是栏板。
