彩铝落水系统安装手册



    彩铝落水系统安装手册

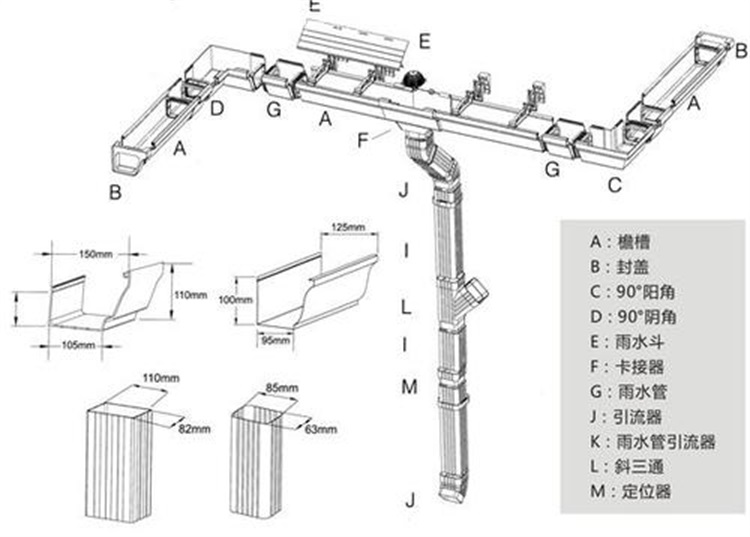

    彩铝落水系统以为设计师、施工人员提供省心省力的设计安装为出发点，以其科学标准的设计制造，充分的满足各种建筑设计建造的特点，设计安装简单，便捷易学。1.落水系统图示及安装前准备1-1.彩铝落水系统示意图：



    1-2彩铝落水系统节点图：



    1-3彩铝落水系统屋面结构图：



    注1：屋檐口水泥砂浆找平层厚度不少于3cm，以保证天钩吊件塑料涨拴的握钉强度。



    注2：屋面瓦最前端超过天沟内壁20~30mm，距天沟内壁高度在10mm~30mm之间。注3：屋面檐口与地面不垂直时，须在檐口与天沟间加锲型垫，以保证天沟水平。1-4彩铝落水系统汇水计算及落水管位置：



    注1：o为落水管的位置，t为天沟的最高点，虚线为屋脊。



    注2：80平米投影屋面需一根60*80的落水管（据上海地区落水量计算）。



    注3：图1与图2，当1/2屋面面积<80平米时，整个屋面需要2根落水管；图3，当1/2屋面面积>80平米时，整个屋面需要4根落水管。



    注4：落水管尽量不要爬腰线，保证水流畅通。注5：阳台，空调的排水应单独设立排水管。1-5安装时机：



    屋面瓦铺装和屋檐口面涂刷完毕，在脚手架拆除前安装天沟，根据进度安装落水管部分。2天沟的安装2-1确定落水管位置：



    根据本户型屋面特点，选择合理的落水管位置。2-2绘制导向线：用墨线从天钩较高一端向下约3cm的位置钉一固定钉，由此钉向落水口方向按每3m下降3cm的坡度画出天钩导向线。2-3测量屋面檐口长度：



    测量屋面瓦下水泥檐口的长度。2-4确定天沟长度：



    a本段檐口如果为直线，则檐口与天沟等长。



    b如果檐口长度大于天沟，则天沟需要分段连接，连接处天沟重叠2cm。c如果天钩方向有外转角时，天沟长度大于檐口长度。每增加一个90度转角，天沟比檐口长130mm。每增加一个135度转角，天沟比檐口长70mm。2-5连接天沟：



    根据天沟总长，裁切分段天沟，制作天沟连接切口，在地面工作区铆接天沟。



    2-6裁切内外转角：



    根据内外转角角度，用手钢锯裁切斜角。2-7安装端头封板：



    用钻头前后打两个空，用铆钉紧固。



    2-8安装天沟吊件：



    a沿天沟导向线从端头向后约30cm处向下2cm设置一个膨胀孔天沟内壁上沿与导向线平齐，孔径8mm，深度不小于4cm。



    b吊件的分布：从端头开始把第一个吊件安装在天沟上；c在转角处设置一个吊件；d在落水口处设置一个吊件；h如果屋面檐口为实木结构，可使用弯型吊件，檐口无须打孔，可直接把螺钉穿透天沟内壁，固定在檐口上。



    2-9铆接内外转角：



    斜角切口和内外转角应先在地面工作区试装；先把转角铆接在一端檐沟上，调整好角度，再与另一端铆接。



    3安装落水管3-1.1制作落水口：



    根据落水口位置，用扁铲、铁皮剪刀或角磨机在地面工作区制作落水口。3-2安装弯头：



    根据落水口位置，把弯头铆接在制作好的落水口上3-3确定管卡位置：



    根据落水口位置，用线坠确定管卡位置；



    两个管卡最大间距不大于3米；与檐沟连接的弯头下方设置一个管卡；落水管距下端30cm处设置一个管卡。3-4安装管卡：在墙壁上相应位置打膨胀孔，用塑料涨拴固定管卡，墙壁如有保温层，必须用加长涨拴，确保固定牢固。



    3-5裁切落水管：



    根据落水管位置计算落水管长度裁切，插接部分重叠cm；裁切过的落水管，如果需要插入到下方的落水管中时，须把端头变小；



    3-5管卡铆固：



    把管卡两翼包围落水管，用铆钉铆固4填充密封防护4-1填充密封：



    用中性硅酮外用胶，分别在内外转角铆接处、檐沟分段铆接处、封板铆接处等处均匀涂抹。4-2防护措施：



    某些建筑居住环境可能存在天沟堵塞的情况下，需要考虑使用滤网或其他方法。
